令和02年　2級管工事施工管理技術検定試験　　実地試験


尚、解答例は公開されていません。独自の解答なため、出題者側の解答とは異なります。
このとおり解答しても採点者によっては誤りと判断される場合もあります。
解答及び解説で疑問を持ったら即調べてみましょう。
自分で調べた方が絶対に頭に入ります。
Google

問題1は必須問題です。必ず解答してください。解答は解答用紙に記述してください｡

問題1 次の設問1及び設問2の答えを解答欄に記述しなさい。
〔設問1〕 (1)及び(2)に示す各図について、使用場所又は使用目的を記述しなさい。
(1) つば付き鋼管スリーブ

解答と解説:

答え---　
貫通部コンクリートに埋め込むことで、つば部分が地下水等の侵入防止の止水板となる。
(2) 合成樹脂製支持受け付きＵバンド
解答と解説:

答え---　
配管から伝わる熱により支持バンドで発生する結露水を防ぐため
〔設問2〕 (3)〜(5)に示す各図について、適切でない部分の理由又は改善策を具体的かつ簡潔に記述しなさい。
(3) 汚水桝施工要領図


解答と解説:

答え---　
×
汚水の底は溜まりを設けず、インバートを設置する。
(4) 排気チャンバー取付け要領図

解答と解説:

答え---　
×
排気チャンバー自体を固定しなければならない。
(5) 冷媒管吊り要領図

解答と解説:

答え---　
×
吊りボルトのピッチは1500mm以下とする。
問題2と問題3の2問題のうちから1問題を選択し、解答は解答用紙に記述してください。選択した問題は、解答用紙の選択欄に○印を記入してください｡
問題2 空冷ヒートポンプパッケージ形空気調和機（床置き直吹形、冷房能力20 kW）を事務室内に設置する場合の留意事項を解答欄に具体的かつ簡潔に記述しなさい。
記述する留意事項は、次の(1)〜(4)とし、それぞれ解答欄の(1)〜(4)に記述する。
ただし、工程管理及び安全管理に関する事項は除く。
(1) 屋内機の配置に関し、運転又は保守管理の観点からの留意事項

解答と解説:

答え---
吸排気口周辺に塞ぐものを設けない
(2) 屋内機の基礎又は固定に関する留意事項
解答と解説:

答え---
基礎固定部に防振パッキン等を設け、振動を建物等に伝えない
(3) 屋内機廻りのドレン配管の施工に関する留意事項
解答と解説:

答え---
ドレン配管と排水管との間は吐水空間を設けて間接排水とする。
(4) 屋外機の配置に関し、運転又は保守管理の観点からの留意事項
解答と解説:

答え---
機器周辺に点検、配管スペースを設ける。
問題3 排水管（硬質ポリ塩化ビニル管、接着接合）を屋外埋設する場合の留意事項を解答欄に具体的かつ簡潔に記述しなさい。
記述する留意事項は、次の(1)〜(4)とし、それぞれ解答欄の(1)〜(4)に記述する。
ただし、工程管理及び安全管理に関する事項は除く。
(1) 管の切断又は切断面の処理に関する留意事項
解答と解説:

答え---
切断面はバリを取り、かつ面取りを実施する。
(2) 管の接合に関する留意事項
解答と解説:

答え---
管の内部に段を設けなようにジョイント奥まで挿入する。
(3) 埋設配管の敷設に関する留意事項
解答と解説:

答え---
設置溝を転圧整地し、配管径に応じた勾配を確保する。
(4) 埋戻しに関する留意事項
解答と解説:

答え---
管周辺には石を取り除いた山砂を用いる。
問題4と問題5の2問題のうちから1問題を選択し、解答は解答用紙に記入してください。選択した問題は、解答用紙の選択欄に○印を記入してください｡
問題4 建築物の空気調和設備工事において、冷温水の配管工事の作業が下記の表及び施工条件のとおりのとき、次の設問1〜設問3の答えを解答欄に記述しなさい。

〔施工条件〕
準備・墨出しの作業は、工事の初日に開始する。
各作業は、相互に並行作業しないものとする。
各作業は、最早で完了させるものとする。
土曜日、日曜日は、現場での作業を行わないものとする。


作業用
〔設問1〕 バーチャート工程表及び累積出来高曲線を作成し、次の(1)及び(2)に答えなさい。
ただし、各作業の出来高は、作業日数内において均等とする。
（バーチャート工程表及び累積出来高曲線の作成は、採点対象外です。）
(1) 工事全体の工期は、何日になるか答えなさい。
解答と解説:

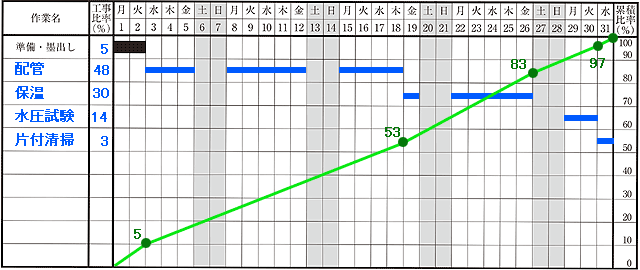

答え---　
31日
相互に並行作業しないなら2+12+6+2+1＝31日となる
(2) 29 日目の作業終了時点の累積出来高（％）を答えなさい。
解答と解説:

答え---　
90％
保温工事が完了時で83％の出来高。次の水圧工事は14％の比率で２日なので１日では7％を加算すると90％になる。
〔設問2〕 〔設問2〕工期短縮のため、配管、保温及び水圧試験については、作業エリアをＡ、Ｂの2つに分け、下記の条件で並行作業を行うこととした。バーチャート工程表を作成し、次の(3)及び(4)に答えなさい。（バーチャート工程表の作成は、採点対象外です。）
〔条件〕
配管の作業は、作業エリアＡとＢの作業を同日に行うことはできない。
作業日数は、作業エリアＡ、Ｂとも6日である。
保温の作業は、作業エリアＡとＢの作業を同日に行うことはできない。
作業日数は、作業エリアＡ、Ｂとも3日である。
水圧試験は、作業エリアＡとＢの試験をエリアごとに単独で行うことも同日に行うこともできるが、作業日数は、作業エリアＡ、Ｂを単独で行う場合も、両エリアを同日に行う場合も2日である。
(3) 工事全体の工期は、何日になるか答えなさい。
解答と解説:

答え---　
26日
工程をずらすため、又、水圧検査が2日なので下図のとおり26日となる
(4) 作業エリアＡと作業エリアＢの保温の作業が、土曜日、日曜日以外で中断することなく、連続して作業できるようにするには、保温の作業の開始日は、工事開始後何日目になるか答えなさい。
解答と解説:

答え---　
16日
作業エリアBの着工日は19日からなので、連続するなら作業エリアAの保温工事はその３日前の16日から開始可能である。
〔設問3〕 更なる工期短縮のため、配管、保温及び水圧試験については、作業エリアをＡ、Ｂ、Ｃの3つに分け、下記の条件で並行作業を行うこととした。バーチャート工程表を作成し、次の(5)に答えなさい。（バーチャート工程表の作成は、採点対象外です。）
〔条件〕
配管の作業は、作業エリアＡとＢとＣの作業を同日に行うことはできない。
作業日数は、作業エリアＡ、Ｂ、Ｃとも4日である。
保温の作業は、作業エリアＡとＢとＣの作業を同日に行うことはできない。
作業日数は、作業エリアＡ、Ｂ、Ｃとも2日である。
水圧試験は、作業エリアＡとＢとＣの試験をエリアごとに単独で行うことも同日に行うこともできるが、作業日数は、作業エリアＡ、Ｂ、Ｃを単独で行う場合も、複数のエリアを同日に行う場合も2日である。
(5) 水圧試験の実施回数を2回とすること（作業エリアＡ、Ｂ、Ｃの3つのエリアのうち、2つのエリアの水圧試験を同日に行うこと）を条件とした場合、初回の水圧試験の開始日は、工事開始後何日目になるか答えなさい。
解答と解説:

答え---　
11日
工程は下図のようになり、水圧試験をエリアAである。A+BとCで行うか、AとB+Cで行うかであるが、エリアAが完了時で行うなら11日を初回、23日を2回目となる。エリアB完了時にAとB工区同時なら17日に実施可能。
最も速く実施するなら11日が最速の水圧試験日である。
問題5 次の設問1及び設問2の答えを解答欄に記入しなさい。

〔設問1〕 建設工事現場における、労働安全衛生に関する文中、内に当てはまる「労働安全衛生法」に定められている語句又は数値を選択欄から選択して解答欄に記入しなさい。
(1) 移動式クレーン検査証の有効期間は、原則として、 年とする。ただし、製造検査又は使用検査の結果により当該期間を 年未満とすることができる。

解答と解説:

答え---
A=２（年）
(2) 事業者は、移動式クレーンを用いて作業を行うときは、 に、その移動式クレーン検査証を備え付けておかなければならない。
解答と解説:

答え---
B=当該移動式クレーン
(3) 足場（一側足場、つり足場を除く。）における高さ2m以上の作業場に設ける作業床の床材と建地との隙間は、原則として、 cm未満とする。
解答と解説:

答え---
C=12（cm）
(4) 事業者は、アーク溶接のアークその他強烈な光線を発散して危険のおそれのある場所については、原則として、これを区画し、かつ、適当な を備えなければならない。
解答と解説:

答え---
D=保護具

選択欄
1、2、3、5、10、12、
現場事務所、当該移動式クレーン、保管場所、避難区画、休憩区画、保護具
〔設問2〕 小型ボイラーの設置に関する文中、内に当てはまる「労働安全衛生法」に定められている語句を解答欄に記述しなさい。
事業者は、小型ボイラーを設置したときは、原則として、遅滞なく、小型ボイラー設置報告書に所定の構造図等を添えて、所轄 長に提出しなければならない。
解答と解説:

答え---
E=労働基準監督署
問題6は必須問題です。必ず解答してください。解答は解答用紙に記述してください｡
問題6 あなたが経験した管工事のうちから、代表的な工事を1つ選び、次の設問1〜設問3の答えを解答欄に記述しなさい。
〔設問1〕 その工事につき、次の事項について記述しなさい。

(1) 工事件名〔例：◎◎ビル（◇◇邸）□□設備工事〕
(2) 工事場所〔例：◎◎県◇◇市〕
(3) 設備工事概要〔例：工事種目、工事内容、主要機器の能力・台数等〕
(4) 現場でのあなたの立場又は役割
〔設問2〕 上記工事を施工するにあたり「品質管理」上、あなたが特に重要と考えた事項をあげ、それについてとった措置又は対策を簡潔に記述しなさい。
また、それについてとった措置又は対策を解答欄の(2)に簡潔に記述しなさい。
〔設問3〕 上記工事を施工するにあたり「安全管理」上、あなたが特に重要と考えた事項をあげ、それについてとった措置又は対策を簡潔に記述しなさい。
また、それについてとった措置又は対策を解答欄の(2)に簡潔に記述しなさい。

解答と解説:

答え---

省略
